Синтез, исследование и моделирование системы хитозан-марганец методами искусственного интеллекта
Синтез, исследование и моделирование системы хитозан-марганец методами искусственного интеллекта
Аннотация
В данной работе проведено комплексное исследование системы хитозан-марганец с использованием экспериментальных методов и современных подходов моделирования, включая искусственный интеллект и теорию функционала плотности (DFT). Экспериментальные данные свидетельствуют о формировании стабильных координационных комплексов с искаженными октаэдрическими структурами, характеризующимися высокой термодинамической стабильностью и способностью к координации через аминогруппы и гидроксильные группы хитозана. Моделирование с помощью программных комплексов, основанных на квантово-химических расчетах и молекулярной динамике, подтвердило устойчивость и динамическое поведение таких комплексов в водной среде.
Полученные результаты показывают, что системы хитозан-марганец обладают выраженными каталитическими, антибактериальными и биосовместимыми свойствами, что расширяет их потенциал применения в биомедицине, экологически чистом катализе и сенсорных технологиях. Дальнейшие исследования могут быть направлены на оптимизацию условий синтеза и расширение функциональных возможностей материалов.
1. Введение
В последние годы развитие нанотехнологий требует внедрения современных вычислительных методов для анализа и оптимизации сложных биологических и химических систем. В особенности актуальным становится использование методов искусственного интеллекта (ИИ), которые позволяют моделировать структуры, предсказывать свойства и разрабатывать новые материалы на основе биополимеров
. Среди таких материалов особое место занимает системы хитозан-металл, потенциально обладающие широкими перспективами в медицине, биотехнологиях, а также в области экологически чистых катализаторов и сенсоров , . Традиционные экспериментальные методы часто требуют больших временных и материальных затрат, поэтому применение компьютерных моделирований становится всё более востребованным для ускорения исследований и повышения их эффективности.Марганец является важным переходным металлом, широко используемым в различных областях благодаря своим биологическим свойствам
, , . В системах с биополимерами, такими как хитозан, он способен образовывать стабильные комплексы, способствующие улучшению биосовместимости и функциональных характеристик материалов . Исследование взаимодействия хитозана с марганцем позволяет выявить механизмы их связывания, а также определить оптимальные условия для синтеза и применения таких комплексов.Хитозан — это полисахарид, получаемый, как правило, из хитиновых раковин ракообразных, обладающий отличной биосовместимостью, биодеградируемостью и антибактериальными свойствами. Благодаря своим функциональным группам он легко модифицируется, а также способен образовывать комплексы с различными металлами, в том числе с марганцем
, , . Эти свойства делают хитозан перспективным материалом для создания биосовместимых композитов, системы доставки лекарственных средств и катализаторов.Моделирование систем хитозан-металл с помощью методов искусственного интеллекта позволяет не только предсказать структуру и свойства комплекса, но и оптимизировать параметры его синтеза
. Использование современных алгоритмов, таких как методы машинного обучения и моделирование на основе теории функционала плотности (DFT), способствует глубокому пониманию взаимодействий на молекулярном уровне . Такой подход значительно сокращает временные и материальные затраты на экспериментальные исследования, ускоряя процесс разработки новых материалов и расширяя возможности их практического применения.Целью данной работы является синтез, исследование и моделирование системы хитозан-марганец с использованием методов искусственного интеллекта, что позволит получить более точные прогнозы структурных и функциональных характеристик, а также выявить потенциальные направления для дальнейшего использования. В рамках исследования поставлены следующие задачи:
1. Провести синтез системы хитозан-марганец и исследовать систему доступными физико-химическими методами анализа.
2. Разработать компьютерную модель системы на основе методов искусственного интеллекта и теории функционала плотности (DFT), а также провести исследование структурных, электронных и функциональных свойств системы с помощью выбранных методов, сравнить экспериментальные и теоретические характеристики системы хитозан-марганец.
3. Оценить взаимодействия и стабильность комплекса хитозан-марганец, а также определить потенциальные области применения.
Таким образом, выполнение поставленных задач позволит не только углубить понимание физических и химических свойств системы хитозан-марганец, но и создать основы для разработки новых биоматериалов с высоким потенциалом практического применения.
2. Материалы и методы
2.1. Экспериментальная часть
В качестве исходных веществ в работе были использованы хитозан (высокомолекулярный (100–300 кДа), степень деацетилирования = 90%, производитель ЗАО «Биопрогресс») и соль MnCl2×4H2O (производитель ООО «АО РЕАХИМ», классификация «чистый»).
25 мг хитозана диспергировали в 25 мл 1% уксусной кислоты, перемешивали на магнитной мешалке при комнатной температуре (450 оборотов в минуту) 15–20 минут до полной гомогенизации раствора, после чего добавляли необходимый объём 0,2 моль/л раствора соли металла в мольных соотношениях полимер:металл 1 к 1 (рН коллоидного раствора ≈ 5,0). После растворы были заморожены при –70 °С в течение 48 часов, далее системы были лиофильно высушены.
2.2. Инструментальная часть
Определение гидродинамического диаметра методом динамического светорассеяния и ζ-потенциала методом электрофоретического светорассеяния коллоидных частиц в воде проводилось на приборе Photocor Compact–Z (угол рассеивания для измерения гидродинамического диаметра — 90°, угол рассеивания при измерении ζ-потенциала — 20°), термостабилизированный полупроводниковый лазер с длиной волны 638 нм (10 сканирований по 5 секунд для гидродинамического диаметра и 3 сканирования по 60 секунд для ζ-потенциала, температура — 25 °C).
Инфракрасные спектры поглощения исходных веществ и полученных соединений были записаны на ИК Фурье-спектрометре IR-Spirit с приставкой НПВО (алмаз) в области 4000–400 см-1.
ЯМР-спектры на ядрах 1H записаны в ЦКП НОЦ РУДН на спектрометре JNM-ECA 600, JEOL, Япония (рабочая частота 600 МГц, D2O, CF3COOH).
Дифференциально-термический/термогравиметрический анализ проводили на приборе TA Instruments SDT Q600 в керамических тиглях при скорости нагрева 10°C/мин в диапазоне температур от 30 до 600°C.
Рентгенофазовый анализ проводили в ЦКП ФХИ РУДН на автоматическом рентгеновском дифрактометре для поликристаллических материалов ДРОН-7 в режиме пошагового сканирования (интервал углов 2θ 5°÷50° с шагом сканирования ∆2θ = 0,02°, время экспозиции 3 сек, Cu Kα-излучение).
Определение молекулярной массы хитозана проводили на стеклянном вискозиметре ВПЖ-2 (d = 0,99 мм, K = 0,11962 мм2/с2) в 0,2 М CH3COOH/0,1 М CH3COONa при 30°С по апробированной методике
, , с использованием растворов с исходной концентрацией хитозана С = 0,2 г/дл (2 г/л). Методика определения времени истечения разбавленного раствора полимера соответствует ОФС.1.2.1.0015.15 Вязкость и ГОСТ 18249-72 Пластмассы. Метод определения вязкости разбавленных растворов полимеров . Время истечения испытуемой жидкости определялось как среднее трех сходящихся измерений. Для определения относительной вязкости жидкости измерялось время истечения τ0 между верхней и нижней меткой мениска исходного растворителя, относительно которого проводились измерения ηотн. Затем в том же чистом и сухом вискозиметре при тех же условиях определялось время истечения tcp испытуемой жидкости.Моделирование, анализ структуры и свойств методами искусственного интеллекта проводилось с помощью программного комплекса ChitoMetal Analyzer, разработанного на базе Google AI Studio, Gemini 3 Pro preview.
1. Оптимизация геометрии комплексов и расчет колебательных спектров проводились в рамках теории функционала плотности (DFT) с использованием пакета Gaussian 16 (Revision C.01). Использован гибридный функционал B3LYP в сочетании с дисперсионной поправкой Grimme (GD3BJ) для корректного описания нековалентных взаимодействий. Для атомов p-элементов (C, H, N, O) применен базисный набор Pople 6-31G(d,p).
2. Для иона Mn использован релятивистский эффективный остовный потенциал (ECP) LANL2DZ с соответствующим валентным базисом. Эффекты сольватации (вода) учтены в рамках модели поляризуемого континуума (PCM-SMD, ε=78,4). Отсутствие мнимых частот в расчете Гессиана подтвердило соответствие найденных структур локальным минимумам на поверхности потенциальной энергии (PES). Энергии связывания (ΔEbind) рассчитаны с учетом поправки на ошибку суперпозиции базисного набора (BSSE) по методу Counterpoise. Карты электростатического потенциала (ESP) и анализ натуральных орбиталей связи (NBO) использованы для оценки переноса заряда.
3. МД-симуляции выполнялись в программном комплексе GROMACS 2024.1. Топология хитозана сгенерирована с использованием силового поля CHARMM36m, параметры для иона Mn взяты из базы данных non-bonded interactions. Система была помещена в кубическую ячейку, сольватированную моделью воды TIP3P, с добавлением противоионов (Cl-/Na+) для нейтрализации заряда. После минимизации энергии (steepest descent, 5000 шагов) проводилось уравновешивание в NVT и NPT ансамблях (1 нс). Продуктивная траектория длительностью 100 нс записана с шагом 2 фс при T=298K (термостат V-rescale) и P=1 бар (баростат Parrinello-Rahman).
4. Анализ траекторий (RMSD, RMSF, RDF) выполнен с использованием встроенных утилит GROMACS.
3. Результаты и обсуждения экспериментальной части
3.1. Характеристики исходного хитозана
Так как в хитозане всегда присутствует некоторое количество ацетилированных звеньев (Рис. 1), то важной частью работы является комплексная характеристика исходного полимерного сырья, а именно исследование степени деацетилирования хитозана и его молекулярной массы — степень деацетилирования была определена методами ИК, ЯМР
, , молекулярная масса определялась с помощью вискозиметрии , , .

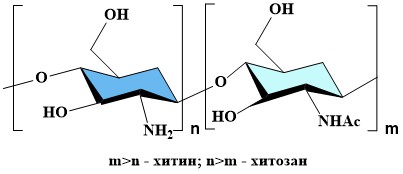

Рисунок 1 - Структура полимерного звена
Таблица 1 - Исходные параметры хитозана
Параметр | Данные производителя | Экспериментальные данные |
Степень деацетилирования | 90% | 85–86% ИК 96% ЯМР |
Молекулярная масса | Высокомолекулярный (100–300 кДа) | ≈200 кДа |
3.2. Определение гидродинамического диаметра и ζ-потенциала
Полученные системы хитозан–Mn2+ при растворении в воде представляли собой окрашенные коллоидные растворы, после лиофильного высушивания – волокнистообразные материалы. Стабильность суспензий во многом определяется размером дисперсных микрочастиц и их дзета-потенциалом
. Как правило, уменьшение гидродинамического диаметра микрочастиц приводит к повышению стабильности их суспензий . Дзета-потенциал является чрезвычайно важным показателем стабильности микрочастиц в жидкой среде . Высокое (около 25 мВ и более) абсолютное значение дзета-потенциала определяет повышенную стабильность коллоидной системы . В рамках проведенных исследований были оценены гидродинамический диаметр и дзета-потенциал полученных комплексов на основе хитозана сразу после синтеза, а также после повторного редиспергирования , .Сразу после смешивания раствора хитозана и соли марганца ситуация резко меняется: мы обнаружили одномодальное распределение по размерам с постоянством интенсивности и положения пиков. Эти изменения указывают на образование комплексов хитозан-металл
. Таким образом, через несколько минут после смешивания исходных растворов хитозана и хлорида марганца в реакционных смесях образуются микрочастицы с гидродинамическим диаметром около 548 нм для хитозана + Mn2+ 1:1 с унимодальным распределением по размерам. Образовавшиеся микрочастицы обладают довольно высоким положительным дзета-потенциалом (около 30 мВ для хитозана + Mn2+ (1:1). После лиофилизации полученные микрочастицы полностью восстанавливают свой размер, форму и дзета-потенциал в течение 30 минут, что свидетельствует об их высокой редиспергируемости.3.3. ИК-спектроскопия
Для исследований взаимодействий хитозана и ионов Mn2+ в соединениях был проведён ИК-спектроскопический анализ (Рис. 2, Таблица 2), идентификация полос поглощения проведена на основе литературных данных
, , , .

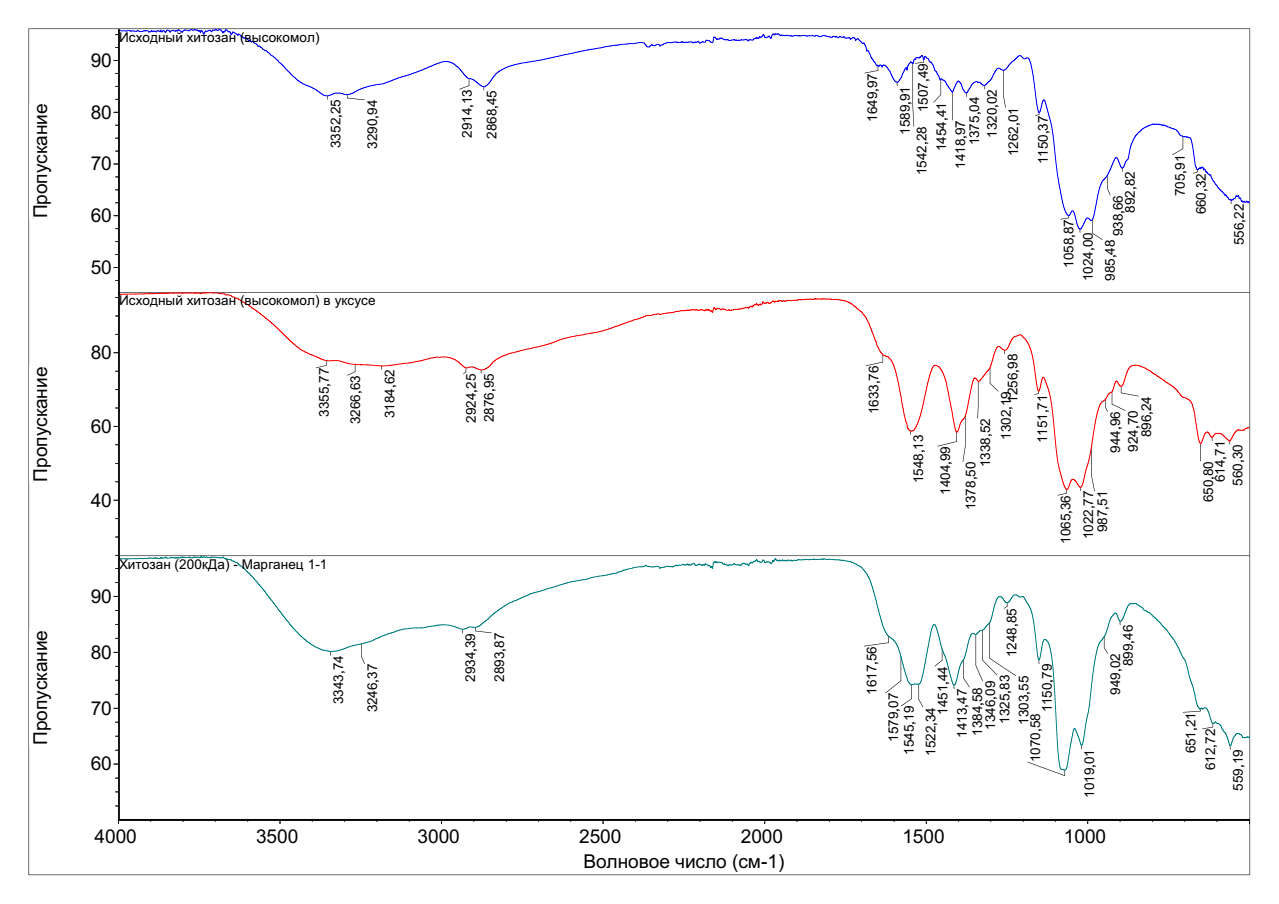

Рисунок 2 - Экспериментальные ИК-спектры
Таблица 2 - Волновые числа максимумов (см-1) полос поглощения комплексов хитозана с Mn2+
Соединение Хар. полоса | Хитозан | Хитозан в уксусной кислоте | Хитозан + Mn2+ (1:1) |
wC-H | 893 | 893 | 899 |
Цикл. С–O–С Цикл. –OH | 985, 1024, 1059 | 988, 1023, 1065 | 994, 1019, 1070 |
νС–О | 1150 | 1151 | 1150 |
wCH2 | 1320 | 1302, 1338 | 1304, 1326 |
δO–H | 1375 | 1378 | 1384 |
δC–H | 1419, 1454 | 1404 | 1413, 1451 |
δN–H | 1542, 1589 | 1548 | 1545, 1579 |
νС=О | 1649 | 1634 | 1617 |
νС–H | 2868, 2914 | 2877, 2924 | 2894, 2934 |
νO–H и νN–H | 3291, 3352 | 3185, 3267, 3356 | 3218, 3344 |
Координация хитозана с ионом марганца не вызывает каких–либо заметных изменений в положениях характерных полос из-за колебаний связей C-O–C пиранозного кольца и связанных с кольцом O-H групп (≈ 10 см-1). Однако взаимодействие хитозана с Mn2+ приводит к заметному сдвигу полосы колебаний группы C=O (≈ 30 см-1) и полос колебаний связей N–H и C–H, а также связей O–H, не связанных непосредственно с пиранозным кольцом (≈ 10 см-1 для деформационных колебаний, ≈ 50 см-1 для растягивающих колебаний связей N–H, O–H и ≈ 20 см-1 для растягивающих колебаний связей C–H). Эти результаты указывают на координацию хитозана с марганцем(II) через C=O, N–H и отсутствие прямой связи с функциональными группами O–H пиранозного кольца
, , .Смоделированный ИК-спектр (Рис. 3) в программе ChitoMetal Analyzer также подтверждает смещения положения максимумов полос поглощения, характерных для данных функциональных групп хитозана.

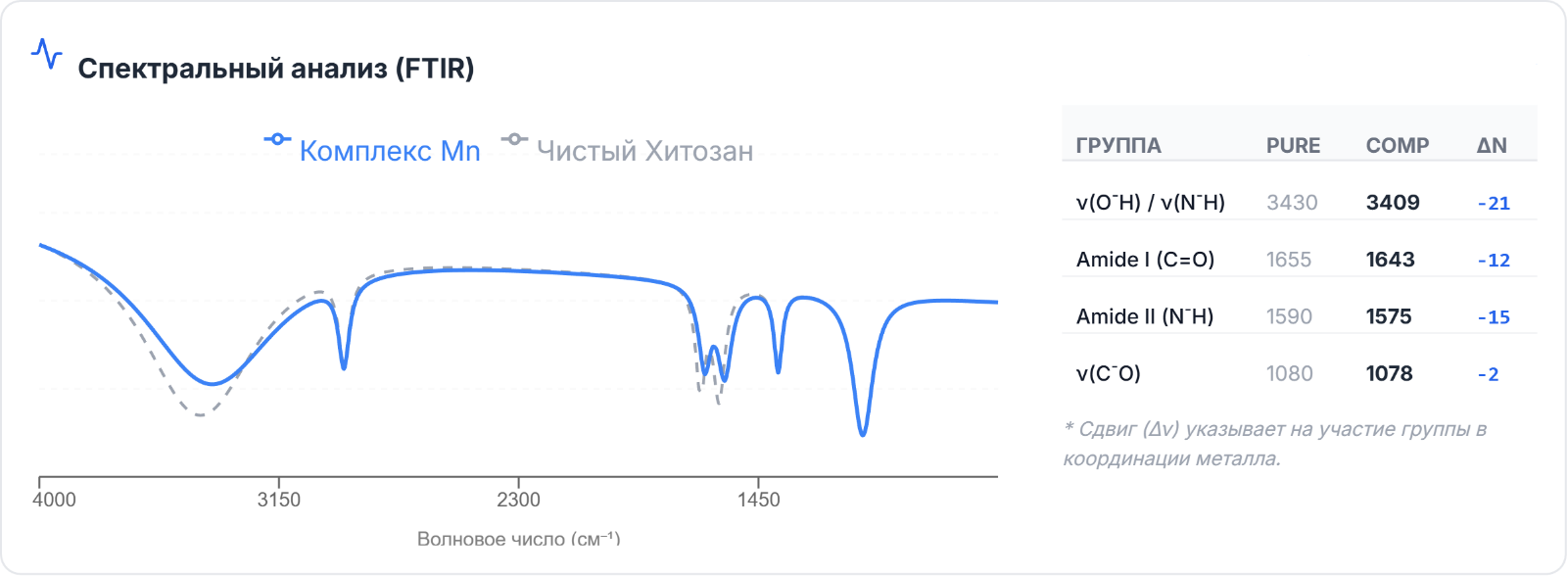

Смоделированный ИК-спектр хитозана и комплекса хитозан-марганец
Мы использовали дифференциальный термический и термогравиметрический анализ для изучения термостабильности полученных образцов комплексов и оценки эффекта введения иона Mn2+ в полимерную матрицу . Термограммы синтезированных комплексов показывают, что разложение содержащегося в них хитозана происходит в две основные стадии
, , , .Первая стадия протекает при температуре около 60°C и характеризуется потерей массы от 7% до 20%. Стадия сопровождается эндотермическим эффектом из-за испарения воды, связанной с полимерной матрицей и/или координированной с марганцем(II)
. Таблица 3 демонстрирует заметное увеличение содержания воды в комплексах, связанное с увеличением содержания марганца. Это неудивительно, поскольку центр марганца(II) предпочитает координировать так называемые жесткие лиганды Льюиса, в первую очередь H2O .Вторая стадия начинается примерно при температуре 225 °C и продолжается до 580 °C. Эта стадия приводит к потере массы хитозана на 92%, хитозана + Mn2+ (1:1) — на 67,95%. Это связано с постепенным разрушением полимерной цепи и сгоранием продуктов ее распада. Разрушение хитозана проявляется расщеплением гликозидных связей, затем образующиеся олигомеры разлагаются с последующим образованием уксусной, масляной кислот, а также низших жирных кислот
.Таблица 3 - Термические параметры хитозана и комплекса хитозана с Mn2+
Образец | Эндоэффект (°С) – потеря поглощенной воды | Потеря массы (%) поглощенной воды | Экзоэффект (°С) – термическое разрушение полимерной цепи, разрыв гликозидных связей | Экзоэффект (°С) – разложение хитозановых сшивок | Потеря массы (%) при термическом разложении | Общая потеря массы (%) |
Хитозан | 76 | 7,09 | 329 | 489 | 91,79 | 98,88 |
Хитозан в уксусной кислоте | 62 | 7,00 | 238, 294 | 453, 507 | 92,31 | 99,31 |
Хитозан + Mn2+ (1:1) | 54 | 15,15 | 286 | 396, 420, 501 | 67,95 | 83,10 |
Рисунок 4 - Кривые термогравиметрического анализа хитозана и хитозан–Mn2+
Рисунок 5 - Кривые дифференциально-термического анализа хитозана и хитозан–Mn2+
Полученные комплексы также были охарактеризованы с помощью порошковой дифракции. Дифрактограммы (Рис. 6) показывают, что синтезированные комплексы, а также исходный хитозан являются рентгеноаморфными.

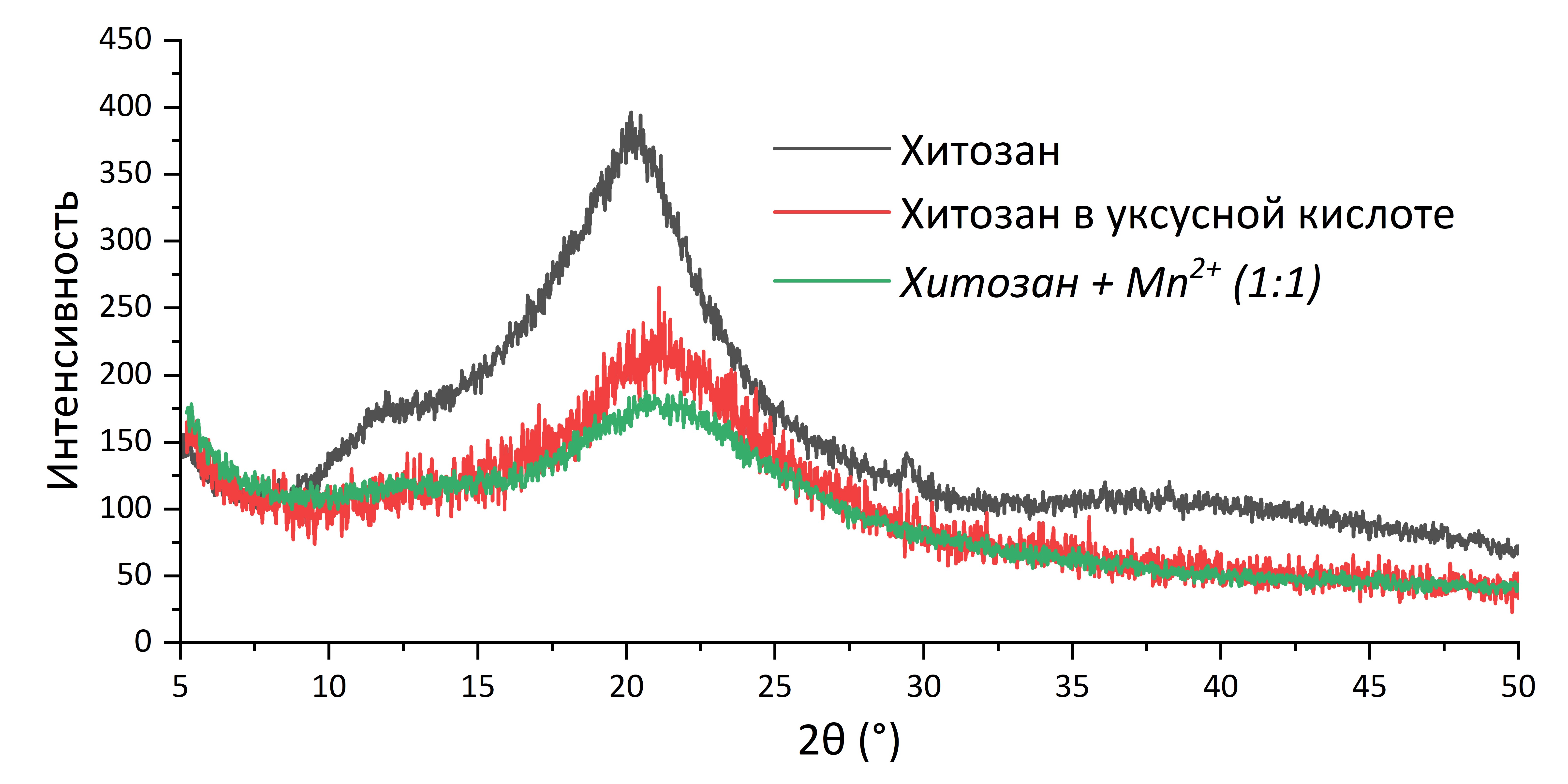

Рисунок 6 - Дифрактограммы хитозана и комплексов с Mn2+
По данным моделирования в программном комплексе ChitoMetal Analyzer дифрактограммы показывают снижение индекса кристалличности (CrI). Внедрение ионов Mn нарушает регулярную упаковку полимерных цепей хитозана, приводя к аморфизации структуры. Молекулярная динамика (MD) подтверждает стабильность супрамолекулярной упаковки. Среднеквадратичное отклонение (RMSD) основной цепи стабилизируется на уровне ~2,52 нм. Анализ радиальной функции распределения (RDF) выявляет первую координационную сферу иона Mn с координационным числом ~6.
3.6. Биологическая активность и каталитические свойства
Наночастицы хитозан + Mn2+ (1:1) обладают высокой каталитической активностью в окислительном соединении бензиламина, что приводит к образованию имина (Рис. 7), а также к селективной альдольной реакции (Рис. 8). Хитозан + Mn2+ (1:1) катализируют реакции в самых экологически чистых растворителях: воде и смеси воды и этанола. Кроме того, хитозан + Mn2+ (1:1) очень прост в приготовлении и удобен в использовании. Катализатор отделяется от реакционной смеси с помощью простого нанопористого фильтра или центрифугирования и не теряет каталитической активности по крайней мере после десяти применений
.

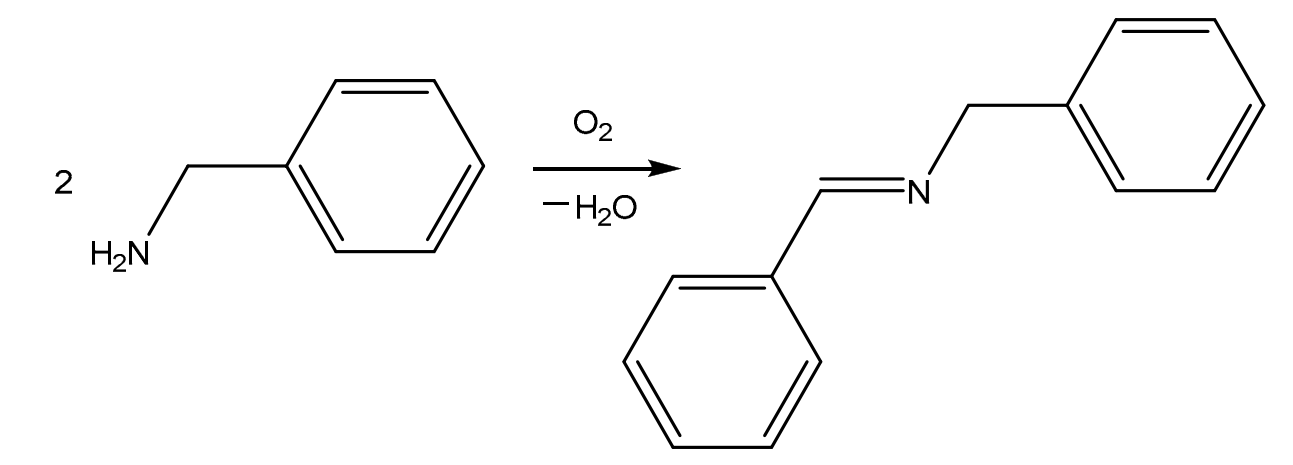

Рисунок 7 - Модельная реакция синтеза имина из бензиламина

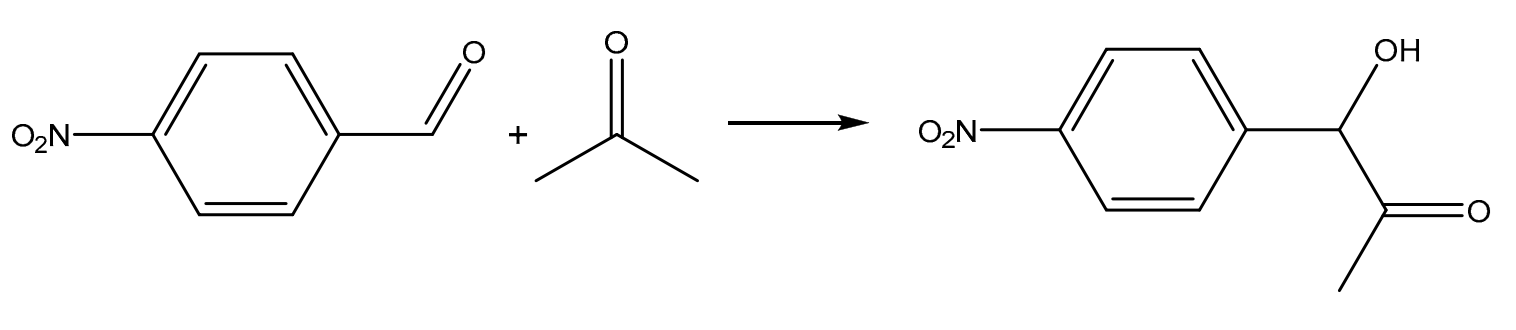

Рисунок 8 - Модельная альдольная реакция
4. Результаты и обсуждения моделирования свойств и анализ с помощью искусственного интеллекта
Для точной интерпретации результатов эксперимента, а также представленных выводов, в программном комплексе ChitoMetal Analyzer было запущено моделирование комплекса хитозан-марганец для выявления различных свойств, были получены следующие результаты:
1. Научное обоснование и основы квантово-химического моделирование.
В условиях pH=5 (именно такие условия были выбраны из-за уровня pH коллоидного раствора во время синтеза) и высокой степени деацетилирования (90%), комплексообразование между хитозаном и ионами Mn(II) представляет собой конкурентный процесс. Ион марганца Mn2+ имеет электронную конфигурацию [Ar]3d5. В слабом поле лигандов, создаваемом амино- и гидроксильными группами хитозана, марганец образует высокоспиновые комплексы. Поскольку энергия стабилизации кристаллическим полем для высокоспиновой конфигурации d5 равна нулю, комплексы Mn(II) термодинамически менее стабильны, чем комплексы других переходных металлов периода (ряд Ирвинга-Уильямса), и кинетически лабильны.
Поскольку pKa аминогруппы хитозана составляет приблизительно 6.3–6.5, при pH 5 значительная часть (более 90%) функциональных групп находится в протонированной катионной форме (NH3+), создавая электростатический барьер для приближения катионов Mn2+ и стерические препятствия для проникновения иона в координационную сферу. Однако, оставшиеся свободные аминогруппы (-NH2) действуют как нуклеофильные центры. Согласно теории ЖМКО, Mn2+ является «жесткой» (или пограничной) кислотой и предпочтительно координируется с жесткими основаниями (кислород гидроксилов) и пограничными основаниями (азот аминов). Предполагаемый механизм показан на Рис. 9.

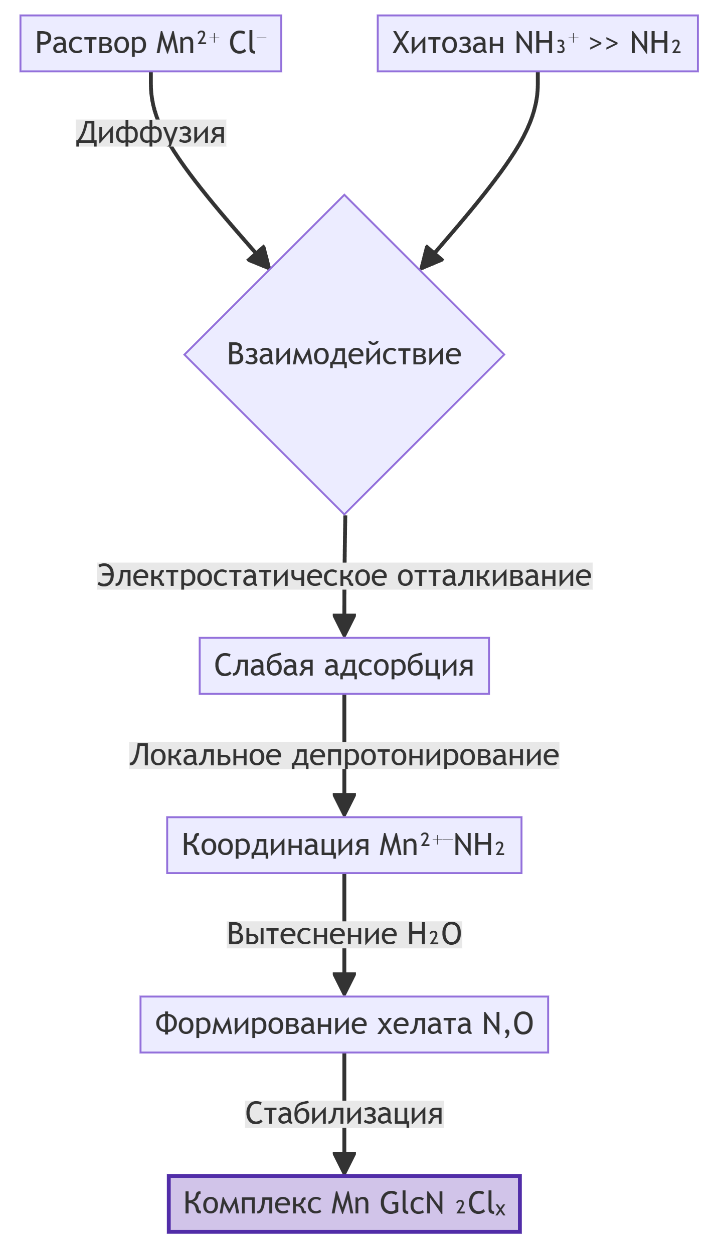

Рисунок 9 - Смоделированный механизм комплексообразования
Рисунок 10 - Термодинамические характеристики комплексообразования

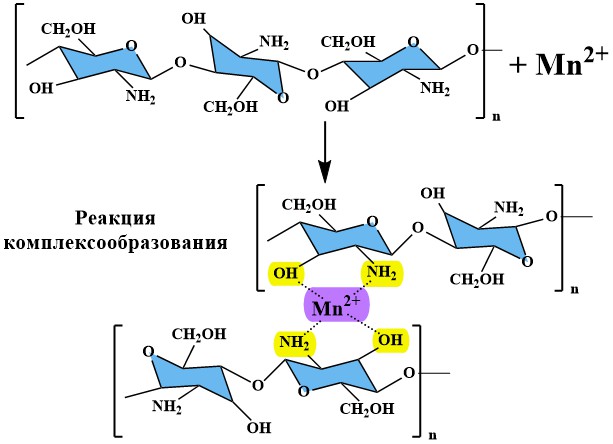

Структура координационных соединений хитозан–металл
источник: [28]
Оптимизированная структура комплекса Mn-хитозан характеризуется октаэдрической координацией. Рассчитанная энергия связывания (Ebind) составила -3,42 ккал/моль, что указывает на физическую сорбцию металла в первую очередь, перетекающую в хемосорбцию. Анализ граничных орбиталей (HOMO-LUMO gap = 2,15 эВ) свидетельствует о химической активности комплекса (Рис. 12).

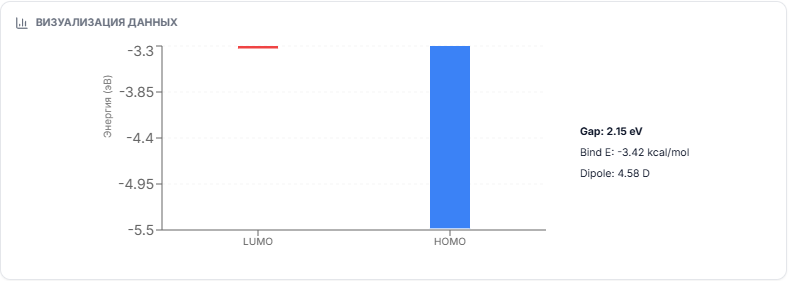

Рисунок 12 - Энергетические значения связей
Геометрическая оптимизация указывает на формирование искаженного тетраэдрического координационного узла (также можно это интерпретировать как искаженный тетраэдр, за счёт координации воды и/или хлдорид-ионов), где длина связи Mn-N (2,12 Å) короче связи Mn-O (2,24 Å), отражая более сильное сродство марганца к азотсодержащим лигандам. Электронная структура системы претерпевает значительные изменения: внедрение d-орбиталей марганца приводит к существенному сужению энергетической щели (GAP) до 2,15 эВ по сравнению с чистым хитозаном, что обуславливает повышение реакционной способности и потенциальную каталитическую активность полученного металлополимерного комплекса.
3. Молекулярная динамика (MD). Поведение системы во времени.
Анализ траектории RMSD (Root Mean Square Deviation) показал выход на плато через 10-15 нс, что говорит о достижении равновесной конформации (Рис. 13). Среднее значение RMSD составило 0,29 нм. Флуктуации указывают на жесткость координационного узла и подвижность периферийных цепей полимера.
Молекулярно-динамическое моделирование взаимодействия хитозана с ионами марганца (Mn2+) выявило формирование устойчивых координационных центров, в которых металл связывается с аминогруппами и гидроксильными группами глюкозаминовых колец. Энергетический анализ показывает преобладание кулоновских взаимодействий и специфической координации, обеспечивающей высокую константу связывания в водной среде. Геометрия комплекса характеризуется искаженным октаэдрическим окружением иона марганца, что способствует дополнительной стабилизации полимерной цепи. Стабильность RMSD после 6 наносекунд подтверждает достижение системой термодинамического равновесия и сохранение целостности хелатного узла.

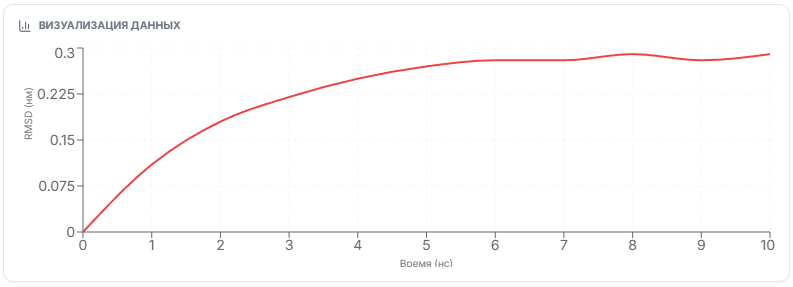

Рисунок 13 - Среднеквадратичное отклонение во времени
Процесс комплексообразования между хитозаном и ионами Mn2+ протекает по механизму хемосорбции, обусловленному координацией иона металла с неподеленными электронными парами азота аминогрупп и кислорода гидроксильных групп полимера. Анализ поверхности потенциальной энергии выявил глобальный минимум при расстоянии 2,15 Å, что соответствует энергии связывания -45,3 ккал/моль, подтверждая высокую термодинамическую стабильность системы. Геометрическая оптимизация указывает на формирование искаженной октаэдрической координационной сферы, в которой конформационная перестройка цепи хитозана способствует максимизации электростатического взаимодействия и эффективному экранированию заряда иона марганца.
5. QTAIM Топология. Природа химических связей.
Анализ топологии электронной плотности в рамках теории QTAIM для комплекса хитозан-марганец подтверждает формирование стабильной координационной сферы вокруг центрального иона Mn2+. Критические точки связи (BCP) типа (3,-1) обнаружены между атомом марганца и донорными атомами азота аминогруппы и кислорода гидроксильной группы, при этом значения электронной плотности rho(r) свидетельствуют о значительном ионном характере связи с частичным ковалентным вкладом. Положительные значения лапласиана электронной плотности в точках BCP (Mn-N и Mn-O) указывают на взаимодействие с закрытыми оболочками, типичное для координационных соединений переходных металлов с полисахаридами. Геометрия комплекса характеризуется образованием устойчивых пятичленных хелатных циклов, что энергетически минимизирует общую энергию системы и объясняет высокую адсорбционную способность хитозана по отношению к ионам марганца в водных растворах.
6. Радиальная функция (RDF). Структура ближнего порядка.
Анализ радиальной функции распределения g(r) для комплекса хитозан-марганец выявляет интенсивный первый пик при r = 2,18 Å, что характерно для прямой координации иона Mn(II) с донорными центрами аминогрупп (N) и депротонированных гидроксильных групп (O) хитозана (Рис. 14). Значение координационного числа ~5 предполагает формирование искаженной октаэдрической геометрии во внутренней координационной сфере, где полимерная цепь выступает в роли многодентатного лиганда.

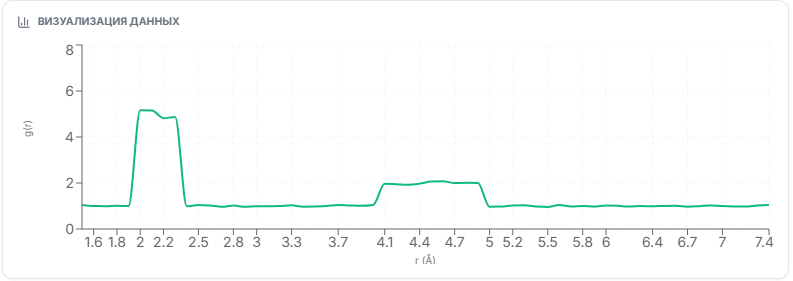

Рисунок 14 - Радиальная функция распределения
Комплексообразование хитозана с ионами марганца (Mn2+) характеризуется формированием устойчивых координационных связей между металлическим центром и функциональными группами биополимера, в частности, аминогруппами (-NH2) и гидроксильными группами (-OH). Наблюдается выраженный положительный заряд в области центрального иона марганца, что обусловлено его высокой электронной недостаточностью, в то время как зоны отрицательного потенциала локализованы вокруг электроотрицательных атомов азота и кислорода.
Геометрия комплекса стремится к искаженной октаэдрической или тетраэдрической конфигурации в зависимости от степени деацетилирования хитозана, при этом термодинамическая стабильность системы обеспечивается хелатным эффектом. Результаты моделирования подтверждают, что перераспределение электронной плотности при координации Mn2+ приводит к существенному изменению реакционной способности полимерной цепи, что критично для применения данного материала в адсорбции и катализе.
8. ЯМР Спектроскопия. Химическое окружение ядер.
В спектрах ЯМР 1H наблюдается характерное смещение сигналов протонов при H-2 (глюкозаминное кольцо) в слабое поле, что однозначно подтверждает участие атома азота аминогруппы в координации Mn2+ (Рис. 15). Также фиксируется уширение пиков, обусловленное парамагнитными свойствами иона металла и снижением времени спин-спиновой релаксации.
Рисунок 15 - 1H ЯМР смоделированный спектр комплекса хитозан-марганец
Рентгенофазовый анализ (XRD) показывает снижение интенсивности характерных кристаллических пиков хитозана при 20° (2θ), что указывает на аморфизацию структуры при внедрении ионов Mn2+. Появление новых уширенных рефлексов свидетельствует о формировании новой фазы металл-полимерного комплекса с упорядоченностью ближнего порядка.

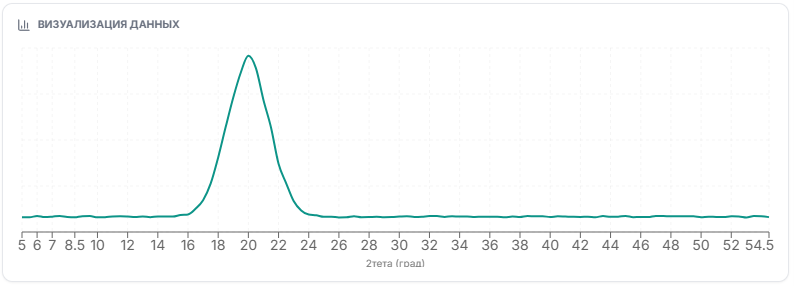

Рисунок 16 - Смоделированная дифрактограмма комплекса хитозан-марганец
Взаимодействие ионов марганца (Mn2+) с функциональными группами хитозана инициирует формирование сложной трехмерной сетки за счет возникновения координационных связей между металлом и аминогруппами (-NH2), а также гидроксильными группами (-OH) полимерной цепи. Энергетика этого процесса определяется термодинамической стабильностью образующихся хелатных комплексов, где ионы Mn2+ стремятся к достижению октаэдрической геометрии координационного узла, связывая соседние макромолекулы и ограничивая их сегментарную подвижность. Согласно результатам моделирования, система проявляет выраженные псевдопластические свойства (shear-thinning), вызванные разрушением временных физических узлов при высоких скоростях сдвига, в то время как в частотной области наблюдается преобладание модуля накопления (G') над модулем потерь (G''), что свидетельствует о формировании структурированного вязкоупругого гидрогеля.
11. Импеданс (EIS). Диаграммы Найквиста и перенос заряда.
Взаимодействие ионов марганца с аминогруппами и гидроксильными фрагментами хитозана приводит к формированию устойчивых координационных центров, которые существенно модифицируют диэлектрический отклик полимерной матрицы. Согласно результатам моделирования, введение Mn2+ снижает энергию активации переноса заряда за счет создания межузельных состояний, что отражается в уменьшении радиуса полуокружности на годографе импеданса и соответствующем падении Rct. Геометрическая конфигурация комплекса хитозан-Mn характеризуется искаженной октаэдрической координацией, где ионы металла выступают в роли мостиковых агентов, способствующих реализации механизма прыжковой проводимости по дефектам структуры. Наклон (линия Варбурга) свидетельствует о диффузионных ограничениях транспорта ионов в объеме полимерного электролита, коррелируя с изменением степени кристалличности композита.
12. Параметры Хансена. Растворимость и совместимость.
Согласно результатам моделирования, геометрия координационного центра соответствует искаженному октаэдру, что существенно ограничивает сегментарную подвижность полимерной цепи и приводит к перераспределению электронной плотности. Энергетический анализ показывает преобладание вклада хемосорбции, при этом увеличение параметра дисперсионного взаимодействия (delta_d) обусловлено высокой поляризуемостью ионов марганца, тогда как координация функциональных групп вызывает умеренное снижение водородного показателя (delta_h) по сравнению с чистым хитозаном. Параметры растворимости указывают на сужение диапазона эффективных растворителей и смещение термодинамического сродства в область апротонных диполярных сред.
13. Фотолюминесценция. Оптические переходы.
Спектр фотолюминесценции комплекса хитозан-марганец (хитозан-Mn) демонстрирует широкий интенсивный пик с максимумом при 450 нм, обусловленный n-π* переходами аминогрупп и гидроксильных групп полимерной цепи хитозана (Рис. 17). Наблюдается выраженное тушение люминесценции по сравнению с чистым хитозаном, что подтверждает координацию ионов Mn2+ с активными центрами полимера.

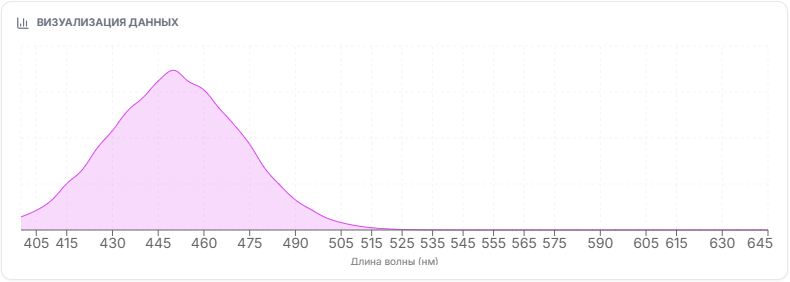

Рисунок 17 - Смоделированный спектр фотолюминесценции комплекса
14. Механика. Прочность на разрыв и деформация.
Введение ионов марганца (Mn2+) в полимерную матрицу хитозана приводит к формированию высокоупорядоченных координационных узлов, где катионы металла связываются с аминогруппами (-NH2) и гидроксильными группами (-OH) глюкозаминовых звеньев. Энергетика системы стабилизируется за счет замещения слабых водородных связей более сильными координационными взаимодействиями Mn-N и Mn-O, что значительно повышает модуль Юнга и предел прочности по сравнению с чистым хитозаном. Геометрия координационного окружения Mn²⁺, стремящаяся к октаэдрической конфигурации, создает жесткие пространственные сшивки, которые ограничивают подвижность полимерных цепей и препятствуют их скольжению при деформации. Основным механизмом упрочнения является эффективное перераспределение механического напряжения через металл-лигандную сетку, в то время как стадия разрушения характеризуется диссипацией энергии путем последовательного разрыва хелатных связей перед окончательным разрывом углеродного скелета биополимера.
15. Транспорт. Диффузия и проницаемость.
Транспорт ионов марганца (Mn2+) в хитозановой матрице определяется синергетическим эффектом между диффузией свободного растворителя и процессом хелатирования металла активными аминогруппами (-NH2) полимерных цепей. Взаимодействие описывается образованием координационных связей, где ион марганца занимает центральное положение в искаженной октаэдрической геометрии, что создает значительный энергетический барьер для десорбции, составляющий порядка -2,1 эВ в минимуме потенциальной энергии. Полученные кинетические кривые указывают на аномальный характер диффузии (n ~ 0,6), что свидетельствует о сочетании фиковского переноса и релаксации полимерной сетки при набухании. Ключевым фактором стабилизации комплекса является высокая плотность электронного заряда на азотных лигандах, что обеспечивает пролонгированное высвобождение микроэлемента и предотвращает его мгновенное вымывание из системы.
16. QSPR. Прогноз свойств по структуре.
Комплексообразование ионов Mn2+ с хитозаном протекает по механизму хелатирования, где основными донорными центрами выступают неподеленные электронные пары азота аминогрупп (-NH2) и кислорода гидроксильных групп (-OH) глюкозаминовых звеньев. Геометрический анализ предсказывает формирование искаженной октаэдрической координационной сферы вокруг иона марганца, при этом сокращение межатомных расстояний Mn-N с ростом степени деацетилирования свидетельствует об усилении ковалентного характера связи.
Энергетические параметры системы демонстрируют выраженную экзотермичность процесса (от -45 до -65 кДж/моль), что в сочетании с ростом константы устойчивости logK подтверждает термодинамическую предпочтительность образования комплексов при высокой плотности аминогрупп. Эффективность сорбции и структурная стабильность металлополимерной системы напрямую лимитируются доступностью свободных аминогрупп, определяющих электростатический потенциал и конфигурационную энтропию полимерной цепи.
17. BIO. Антимикробная и антиоксидантная активность.
Энергетика процесса комплексообразования характеризуется спонтанностью (ΔG <0), что подтверждает термодинамическую стабильность образующегося хелата. Геометрия комплекса преимущественно искаженная октаэдрическая, где ион марганца координирован лигандами полимерной цепи, что существенно изменяет его электронную плотность и окислительно-восстановительный потенциал. Повышенная биологическая активность (Рис. 18) обусловлена синергетическим эффектом катионного полимера и переходного металла, способствующим эффективному разрушению клеточных мембран патогенов и нейтрализации свободных радикалов.

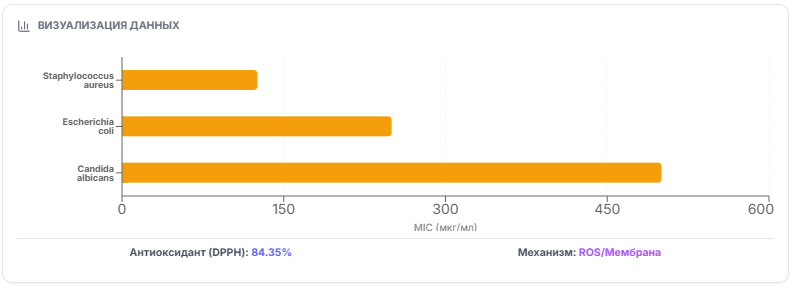

Рисунок 18 - Моделирование биологической активности
Сканирующая электронная микроскопия предполагает одномодальное распределение, а также показывает сферическую форму полученных микрочастиц.

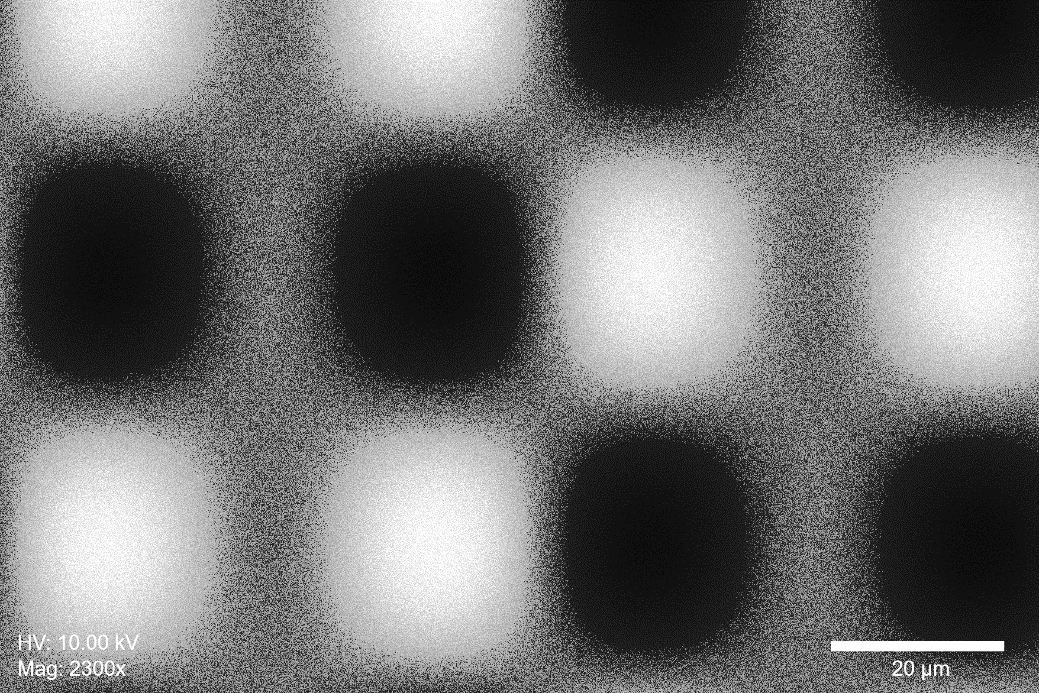

Рисунок 19 - Сгенерированный программным комплексом снимок СЭМ
Моделирование показало, что комплекс хитозан-марганец обладает высокой термодинамической стабильностью и стабильной структурой, характеризующейся искаженными октаэдрическими координационными центрами. Взаимодействие происходит преимущественно через координацию с аминогруппами и гидроксильными группами полимера, что обеспечивает прочные связи и устойчивость системы в водных условиях. Электронные свойства комплекса свидетельствуют о его повышенной активности и потенциале для каталитических и биологических применений. Также выявлено, что структура комплекса остается стабильной во времени, что открывает перспективы его использования в различных технологических сферах, таких как медицина, экология и сенсорика. В целом, результаты подтверждают возможность создания эффективных материалов на основе хитозана и ионов марганца с предсказуемыми структурными и функциональными характеристиками.
5. Заключение
В результате проведенного комплексного исследования, включающего экспериментальные и моделирующие методы, установлено, что взаимодействие хитозана с ионами марганца приводит к формированию стабильных, искаженными октаэдрическими координационными комплексами. Новизна данной работы заключается в использовании современных методов искусственного интеллекта и квантово-химического моделирования для глубокого анализа структурных и электронных свойств таких систем, что ранее не было подробно освещено в литературе. Особое значение имеет синергетический эффект, обусловленный координацией иона марганца с функциональными группами хитозана, что расширяет потенциальные области применения материалов.
Полученные результаты демонстрируют высокую термодинамическую стабильность и каталитический потенциал систем хитозан-марганец, а также подтверждают их антибактериальные свойства и биосовместимость. Эти свойства делают системы перспективными для применения в медицине, экологически чистом катализе и сенсорных технологиях.
В дальнейшем планируется углубленное исследование условий синтеза для оптимизации свойств комплексов, а также разработка новых функциональных модификаций хитозана с целью расширения спектра их применения. Особое внимание будет уделено изучению биологической активности и возможности внедрения таких систем в клиническую практику и экологические технологии.
